Обрешётка груза на заказ в
Нижнем Новгороде

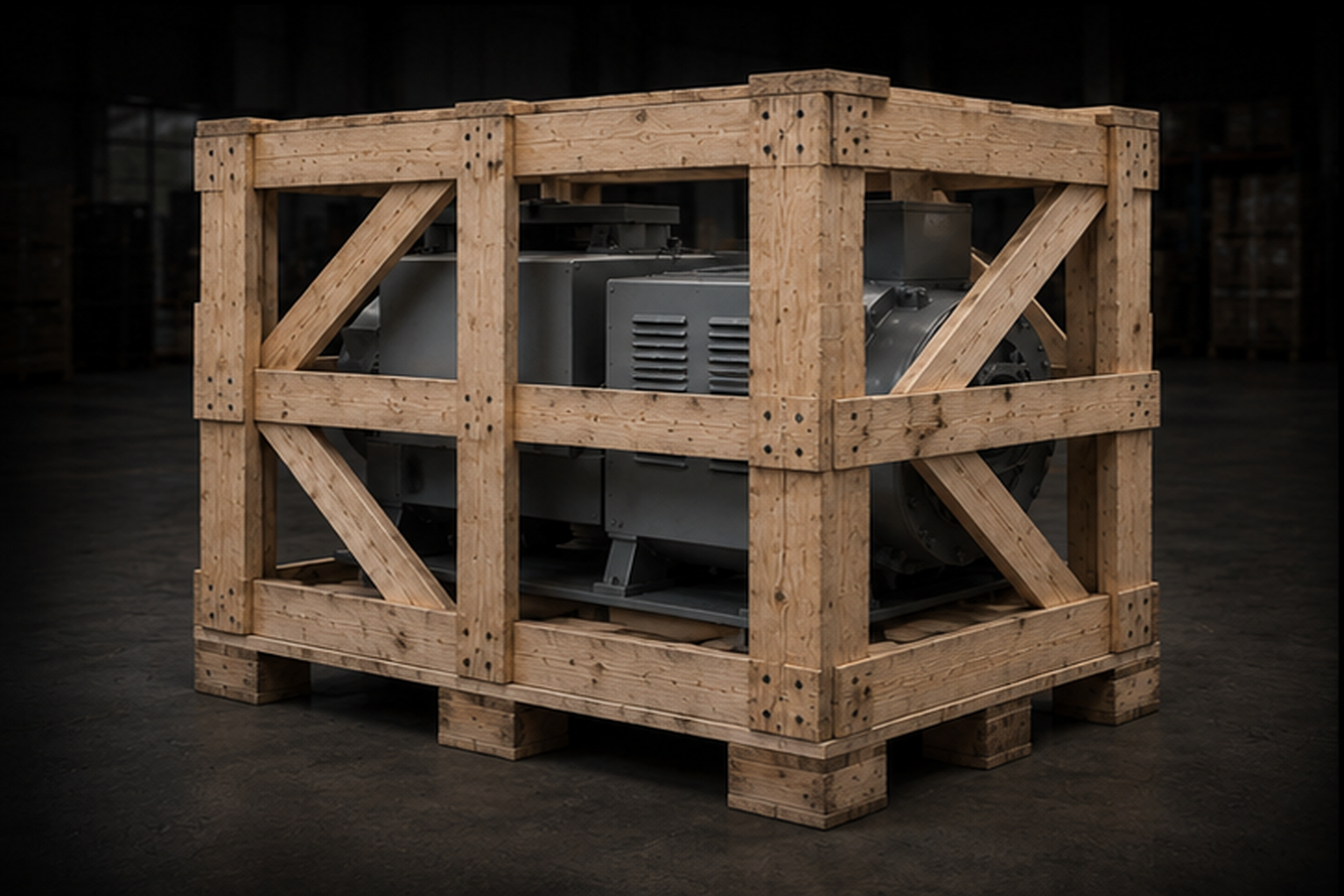

Обрешётка — это открытая силовая конструкция вокруг груза. Она формирует внешний защитный габарит, снижает вероятность прямого механического контакта с изделием, позволяет разместить груз на транспортном основании и при необходимости дополнить конструкцию внутренней фиксацией.

Главное отличие от ящика — отсутствие сплошной оболочки. В фанерной или деревянной таре стенки создают закрытый корпус, а в обрешётке основную работу выполняют основание, стойки, горизонтальные элементы, раскосы и система фиксации груза.

Поэтому выбирать между ящиком и обрешёткой только по принципу «ящик надёжнее» неправильно. Если изделию не требуется закрытая оболочка, сплошная обшивка может просто увеличивать массу, габарит и стоимость упаковки, не создавая полезной функции.

Обрешётка рациональна там, где нужна прежде всего механическая защита и жёсткий внешний контур, а не полная изоляция груза от окружающей среды.

Габариты определяют лишь внешнюю геометрию будущей конструкции. Они почти ничего не говорят о том, какие нагрузки должна воспринимать обрешётка.

Для расчёта важно понимать массу груза, расположение его точек опоры, центр тяжести, наличие выступающих или чувствительных элементов, способ погрузки, транспортировки и разгрузки.

Например, два изделия одинакового размера могут весить 80 кг и 800 кг. Внешне обрешётка может выглядеть похоже, но конструкция основания, сечение бруса, количество стоек, раскосов и способ фиксации будут принципиально разными.

Дополнительно учитываются условия маршрута: будет ли груз несколько раз перегружаться, размещаться на складе, перевозиться совместно с другими грузами, перемещаться вилочным погрузчиком или гидравлической тележкой.

Поэтому правильная последовательность выглядит так:

груз → нагрузки → основание → фиксация → каркас, а не «размеры → несколько досок вокруг».

Во многих случаях — да.

Именно основание воспринимает массу изделия и передаёт её на пол транспорта, погрузочную технику или складскую площадку. Стенки обрешётки не должны использоваться как основной несущий элемент для массы груза.

Основание может быть относительно простым для лёгкого изделия или значительно усиленным для оборудования с большой массой и локальными точками опоры.

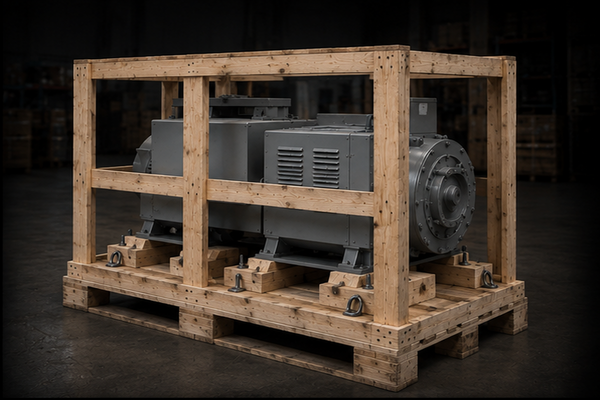

В конструкции могут использоваться полозья, поперечины, настил, опорные брусья, специальные упоры и места для захода вил погрузчика.

Если груз уже имеет собственное транспортное основание или конструктивно может безопасно устанавливаться непосредственно на него, отдельный поддон может не потребоваться.

Но этот вопрос определяется по конкретному изделию, а не по названию упаковки.

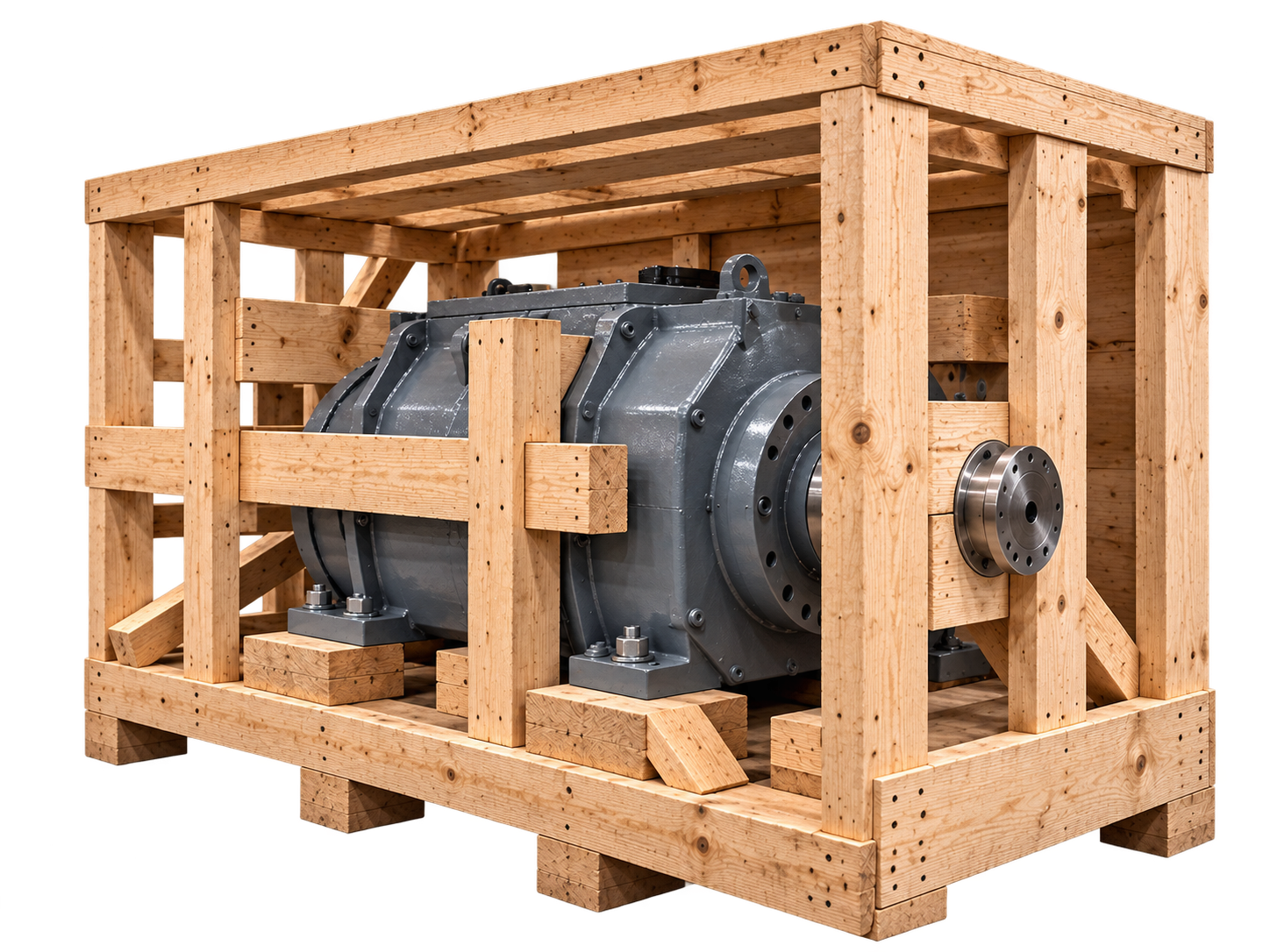

Обрешётка защищает изделие снаружи, но этого недостаточно, если сам груз способен перемещаться относительно основания.

При разгоне, торможении, поворотах, вибрации и перегрузках внутри транспортного средства возникают нагрузки, которые могут смещать изделие даже при полностью целой наружной конструкции.

Поэтому фиксация рассматривается отдельно от каркаса.

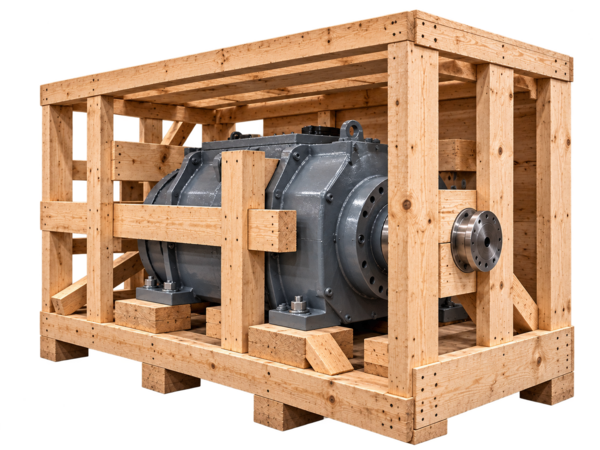

В зависимости от груза могут применяться деревянные упоры, распорки, ложементы, прижимные элементы или болтовое крепление к основанию.

Метод выбирается с учётом конструкции самого изделия. Нельзя просто прикрутить оборудование «там, где удобно»: необходимо понимать, какие части корпуса или рамы способны воспринимать нагрузку без деформации.

Для чувствительных поверхностей дополнительно предусматриваются прокладки и разделительные материалы, чтобы деревянные элементы не контактировали непосредственно с декоративными или точными поверхностями.

Сама по себе — нет.

Деревянная обрешётка является открытой конструкцией. Она не формирует герметичный или влагозащитный контур и не должна позиционироваться как защита от атмосферной влаги.

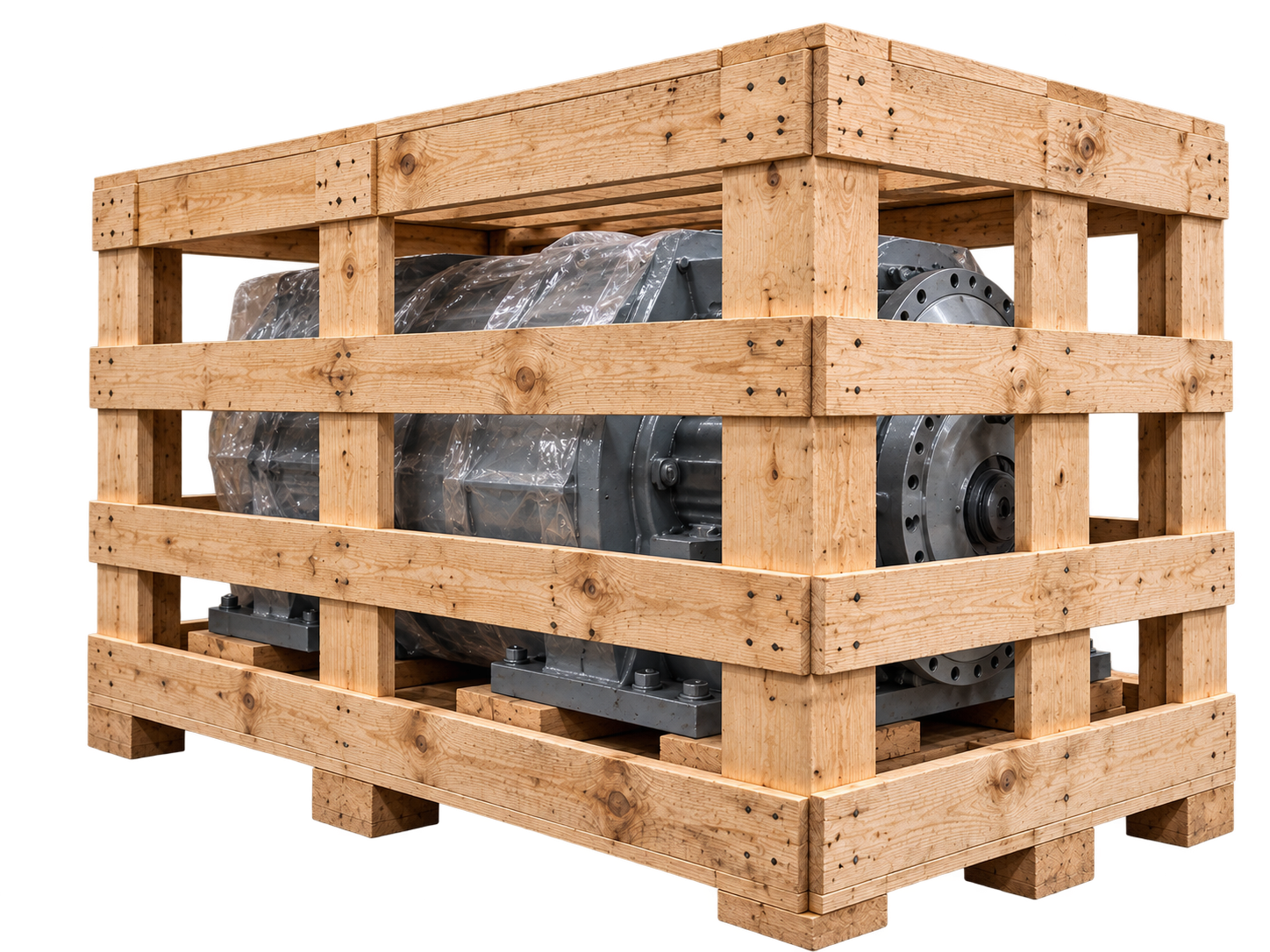

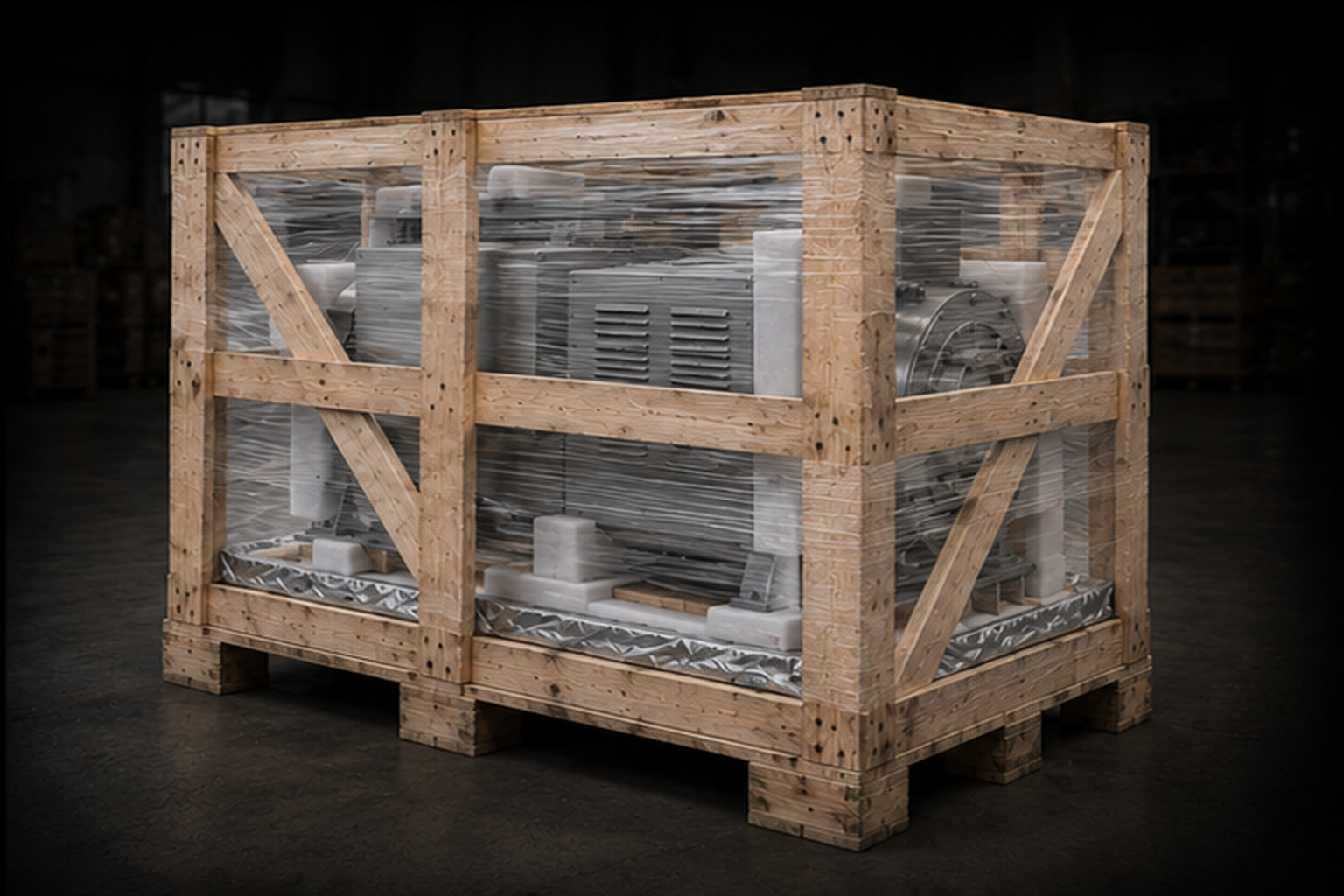

Если условия перевозки или хранения требуют дополнительной защиты, груз можно отдельно закрыть плёнкой или другим упаковочным материалом, а уже вокруг этой оболочки собрать силовую обрешётку.

Таким образом разные слои упаковки выполняют разные функции.

Обрешётка отвечает за механическую защиту и жёсткость.

Плёнка или защитная оболочка — за загрязнение, осадки или контакт с окружающей средой.

Влагозащитные материалы и влагопоглотители, если они действительно требуются, решают задачу длительного хранения и контроля влаги внутри упаковочного контура.

Не следует пытаться заставить один материал выполнять все функции одновременно.

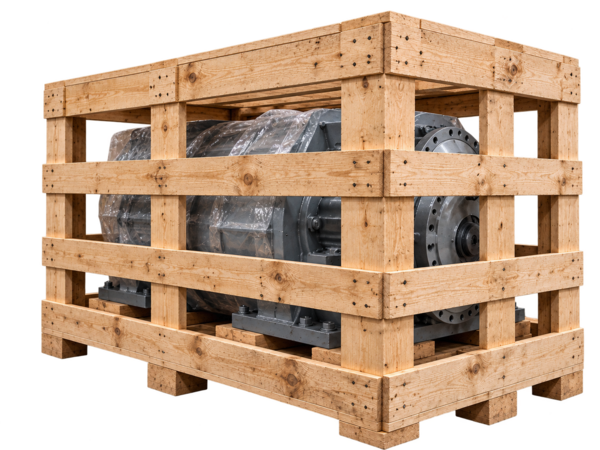

Да, но тяжёлая обрешётка конструктивно уже существенно отличается от простой упаковки лёгкого груза.

С увеличением массы главным элементом становится транспортное основание. Необходимо учитывать расположение опор оборудования, распределение нагрузки, центр тяжести и способ погрузки.

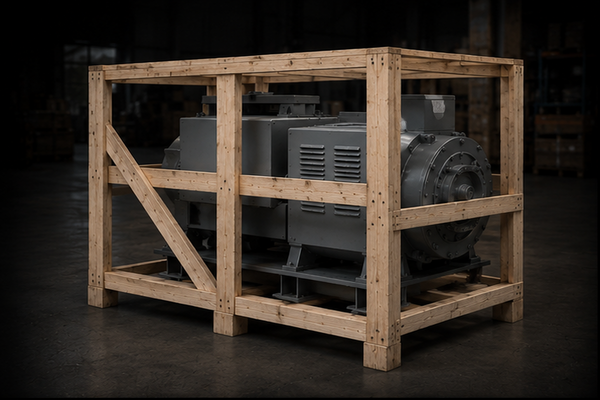

Каркас также усиливается: увеличивается сечение элементов, добавляются промежуточные стойки, горизонтальные пояса, диагональные раскосы и узлы усиления.

Особое значение имеет внутренняя фиксация. Тяжёлое оборудование не должно получать возможность перемещаться внутри конструкции.

При очень большой массе может оказаться, что обычная обрешётка уже не является оптимальным решением и рациональнее проектировать тяжёлую специальную транспортную тару или отдельное усиленное основание.

То есть сама категория «обрешётка» не означает отсутствие расчёта силовой части.

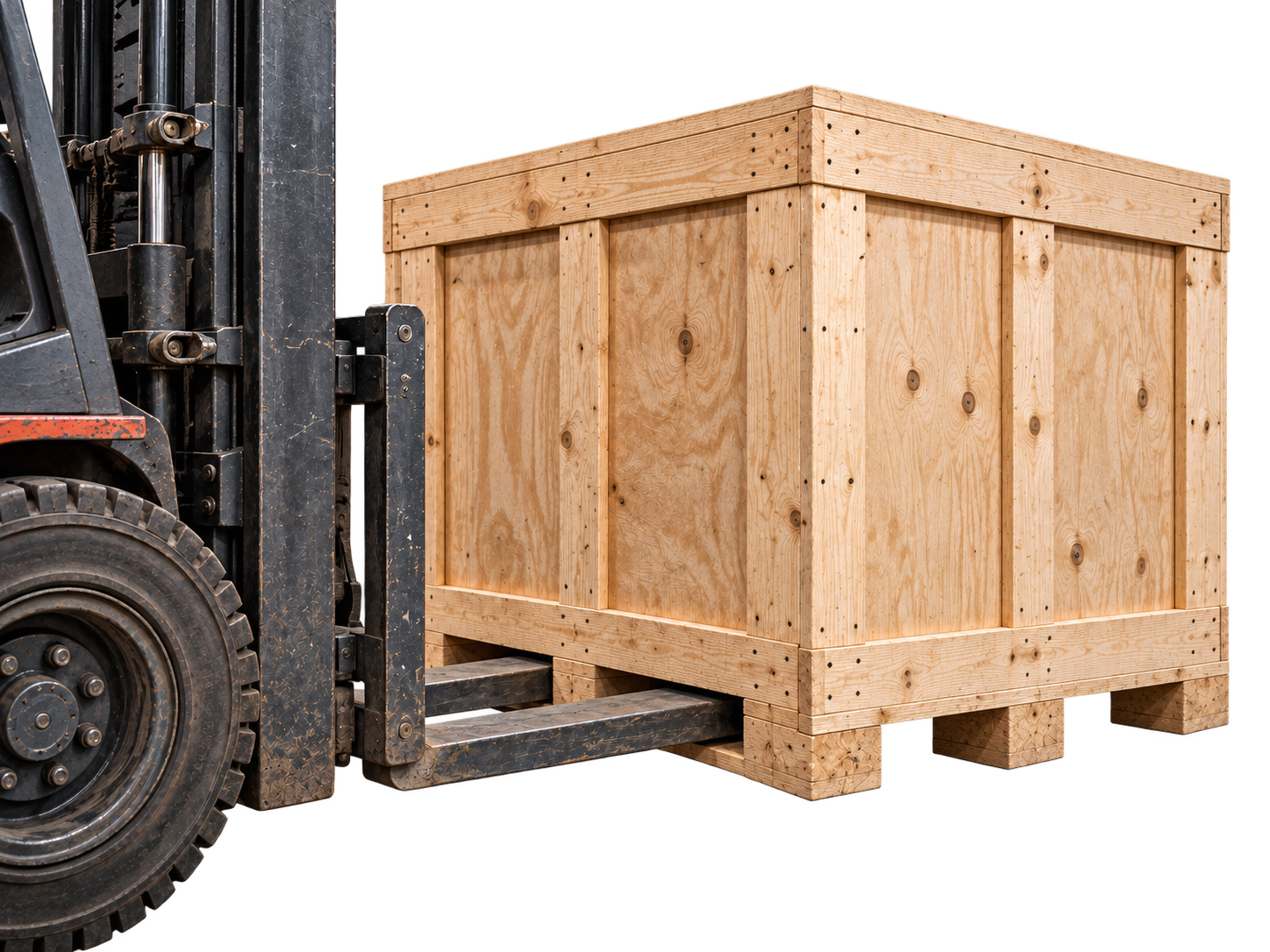

Можно, если основание изначально разработано под соответствующий способ перемещения.

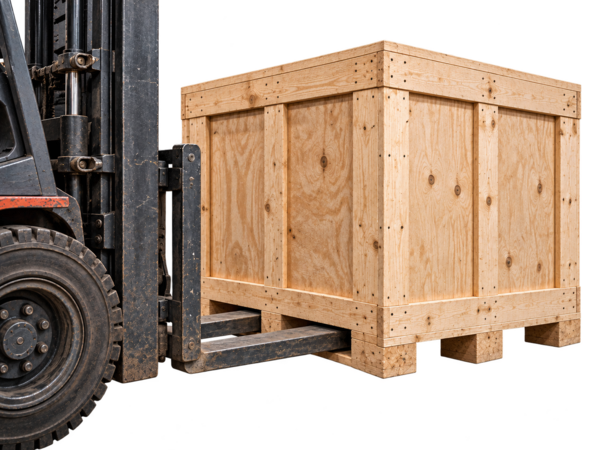

Для вилочного погрузчика необходимо заранее определить направление захода вил, расстояние между опорными элементами и достаточный просвет.

Для гидравлической тележки требования отличаются: конструкция, подходящая для погрузчика, не всегда автоматически подходит для роклы из-за положения колёс, высоты вил и нижних элементов основания.

С крановой погрузкой ещё сложнее.

Нельзя считать, что любую деревянную обрешётку можно безопасно поднимать стропами за верхние элементы каркаса. Если требуется крановая погрузка, способ строповки и точки приложения нагрузки должны учитываться ещё на стадии проектирования.

В некоторых случаях стропуется непосредственно груз или специальное основание, а деревянный каркас выполняет только защитную функцию.

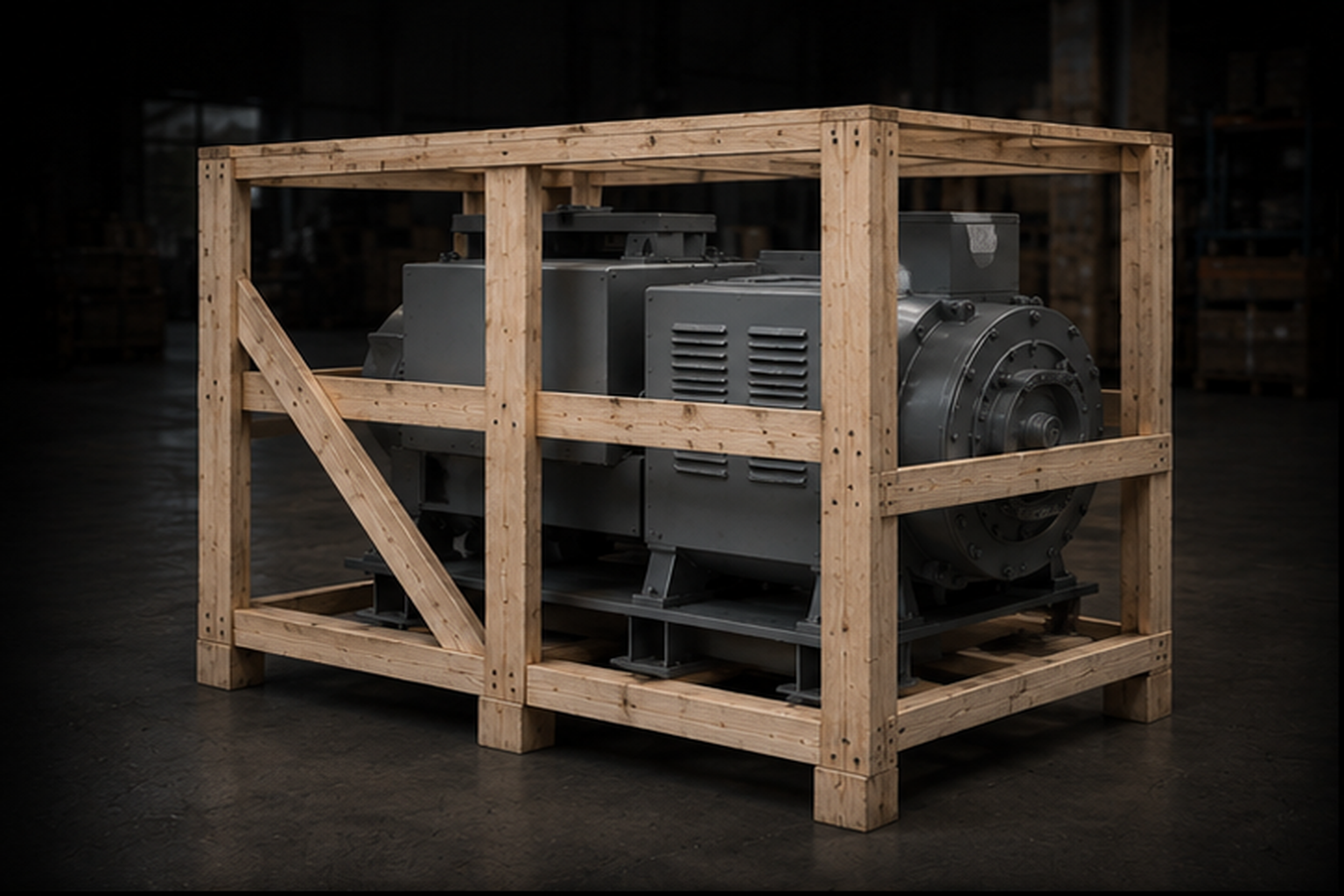

Когда сплошная оболочка не выполняет необходимой функции.

Например, груз устойчив к обычной окружающей среде, но его нужно защитить от соприкосновения с другими грузами, случайных ударов и повреждения выступающих деталей.

В этом случае открытый деревянный каркас может обеспечить нужную механическую защиту при меньшем расходе материала и меньшей массе упаковки.

Это особенно заметно на крупногабаритных изделиях: каждый дополнительный квадратный метр фанеры или доски увеличивает не только стоимость материала, но и вес, трудоёмкость, объём утилизации упаковки после доставки.

Но обрешётка не должна выбираться только потому, что она «дешевле».

Если условия перевозки требуют закрытой оболочки, экономия на стенках создаст неправильную упаковочную систему.

Правильный вопрос не «что дешевле?», а:

какой минимально достаточный уровень конструкции требуется этому грузу?

Да, и для крупного или тяжёлого оборудования это часто самый рациональный вариант.

Если изделие сложно, дорого или бессмысленно перевозить на производство только ради упаковки, сначала собираются исходные данные: размеры, масса, фотографии, чертежи, расположение опор и особенности объекта.

После этого на производстве можно подготовить основание, брус, элементы каркаса, раскосы и другие части конструкции.

На объекте выполняется окончательная сборка вокруг груза, а при необходимости — его установка на основание, фиксация и дополнительная упаковка.

Но возможность выездной сборки зависит от конкретной задачи: массы оборудования, наличия места для работы, возможностей погрузки и требований к конструкции.

Чем точнее исходные данные получены заранее, тем меньше операций приходится фактически проектировать непосредственно на объекте.

Стоимость нельзя корректно считать только по внешнему объёму конструкции.

На неё влияют размеры изделия, масса, требуемое сечение пиломатериала, конструкция основания, количество стоек и раскосов, сложность фиксации и необходимость дополнительных защитных материалов.

Для тяжёлого груза относительно небольшого размера основание и силовые элементы могут оказаться дороже, чем у гораздо более крупного, но лёгкого изделия.

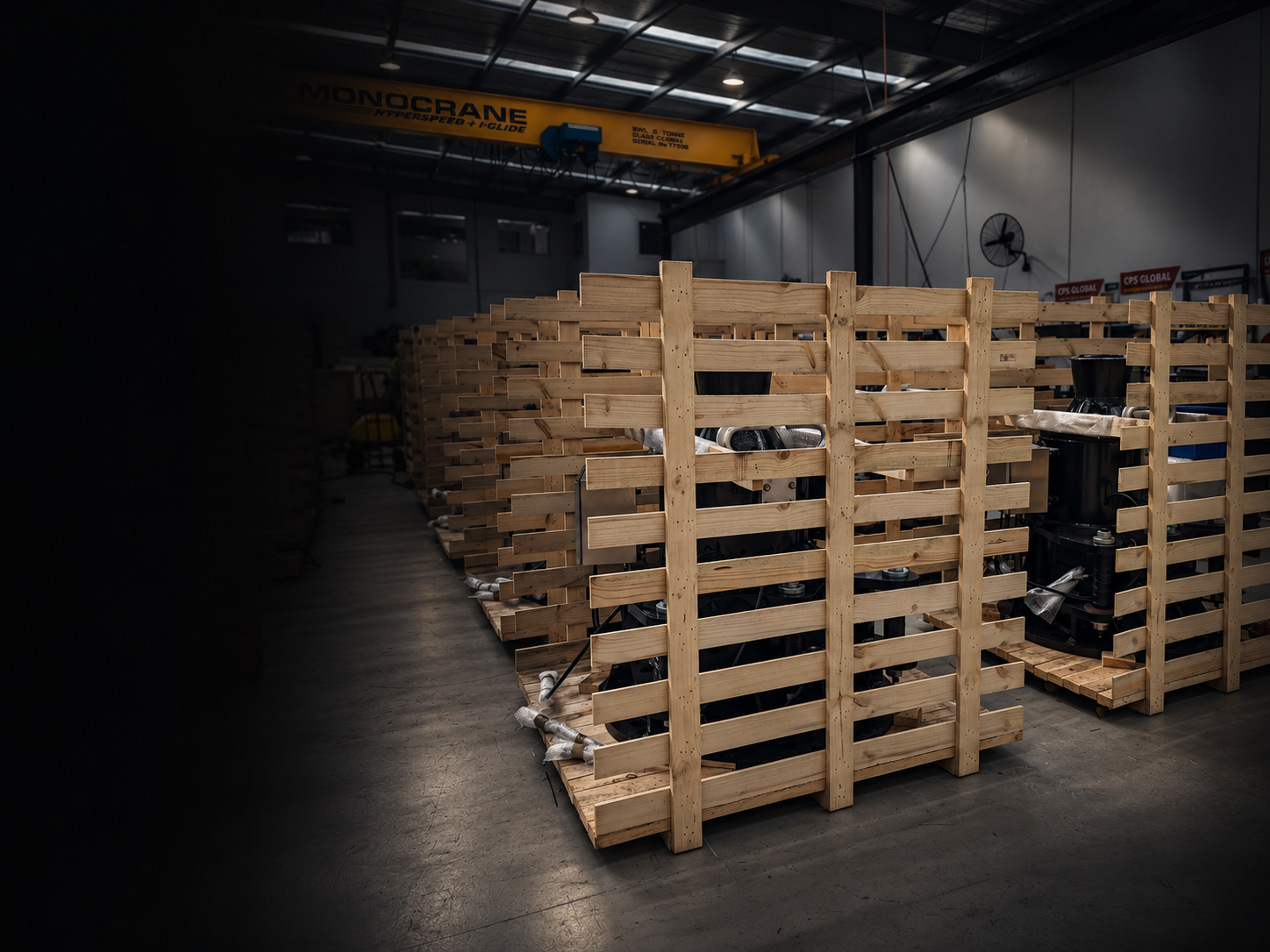

Также имеет значение количество. При повторяющейся серии одинаковой продукции часть подготовки и проектирования распределяется на всю партию, а конструкция становится повторяемой.

Для предварительного расчёта обычно достаточно предоставить:

размеры Д × Ш × В, массу, фотографию груза, количество изделий и краткое описание условий перевозки.

Если есть чертёж, техническое задание, информация о центре тяжести, точках крепления или требования перевозчика — их лучше передать сразу.
