Крупногабаритная тара для оборудования и нестандартных грузов

Крупногабаритность определяется прежде всего размерами груза и итогового грузового места, а тяжёлая тара — нагрузкой, которую должна воспринимать конструкция.

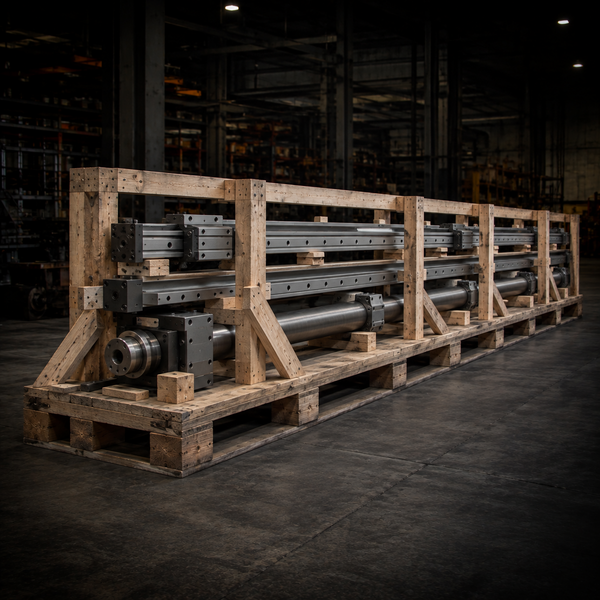

Например, длинный технологический модуль массой 300 кг может потребовать крупногабаритную тару из-за длины, хотя сам груз относительно лёгкий. И наоборот, компактный агрегат массой несколько тонн может относиться к тяжёлой таре, но не быть крупногабаритным.

На практике эти признаки часто пересекаются. Если груз одновременно большой и тяжёлый, при проектировании отдельно учитываются:

транспортный габарит;
масса;
положение центра тяжести;
точки опоры;
способ погрузки;
жёсткость основания;
фиксация оборудования;
ограничения маршрута.

Поэтому термин «крупногабаритная тара» описывает не конкретный материал или тип ящика, а характер задачи.

Потому что между габаритом груза и наружным размером готовой тары находится целая конструктивная система.

В итоговый размер входят:

транспортное основание;
полозья и поперечные элементы;
точки крепления;
ложементы;
технологические зазоры;
силовой каркас;
обшивка;
крышка;
элементы, необходимые для работы погрузочной техники.

Например, изделие шириной 1800 мм совсем не обязательно превратится в грузовое место шириной 1850 мм. После добавления основания, стоек, внутренней фиксации и наружной обшивки итоговая ширина может увеличиться существенно больше.

Поэтому в крупногабаритной таре важны два разных размера:

габарит самого груза
и
итоговый транспортный габарит упаковки.

Именно второй размер затем должен пройти через ворота, кузов, контейнер, перегрузочный терминал и место разгрузки.

Желательно, но не всегда обязательно.

Если заранее известны:

тип автомобиля;
внутренние размеры кузова;
размеры контейнера;
ограничения по высоте;
размеры ворот;
способ загрузки;

это позволяет сразу проектировать упаковку под реальные ограничения маршрута.

Это особенно важно при пограничных габаритах, когда дополнительные 50–100 мм могут определить, поместится ли грузовое место в выбранный транспорт.

Если транспорт пока не определён, тару можно предварительно спроектировать по параметрам груза, но до окончательного изготовления желательно проверить внешний размер конструкции относительно предполагаемой логистической схемы.

Иначе возникает типичная ошибка: сам груз в транспорт помещается, а груз вместе с тарой — уже нет.

Нет.

Размер груза определяет масштаб задачи, но не тип конструкции.

В зависимости от условий перевозки крупный груз может быть размещён:

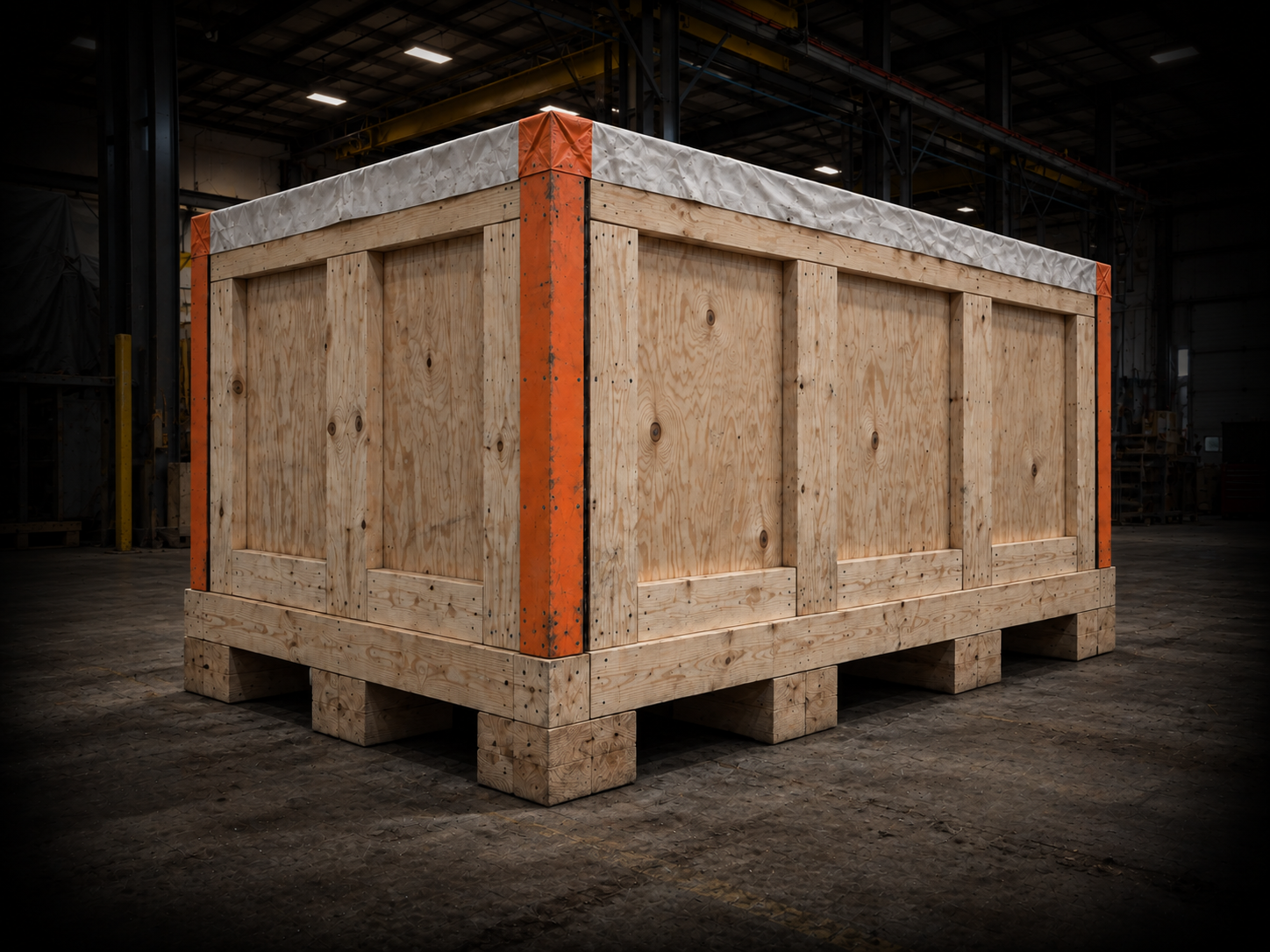

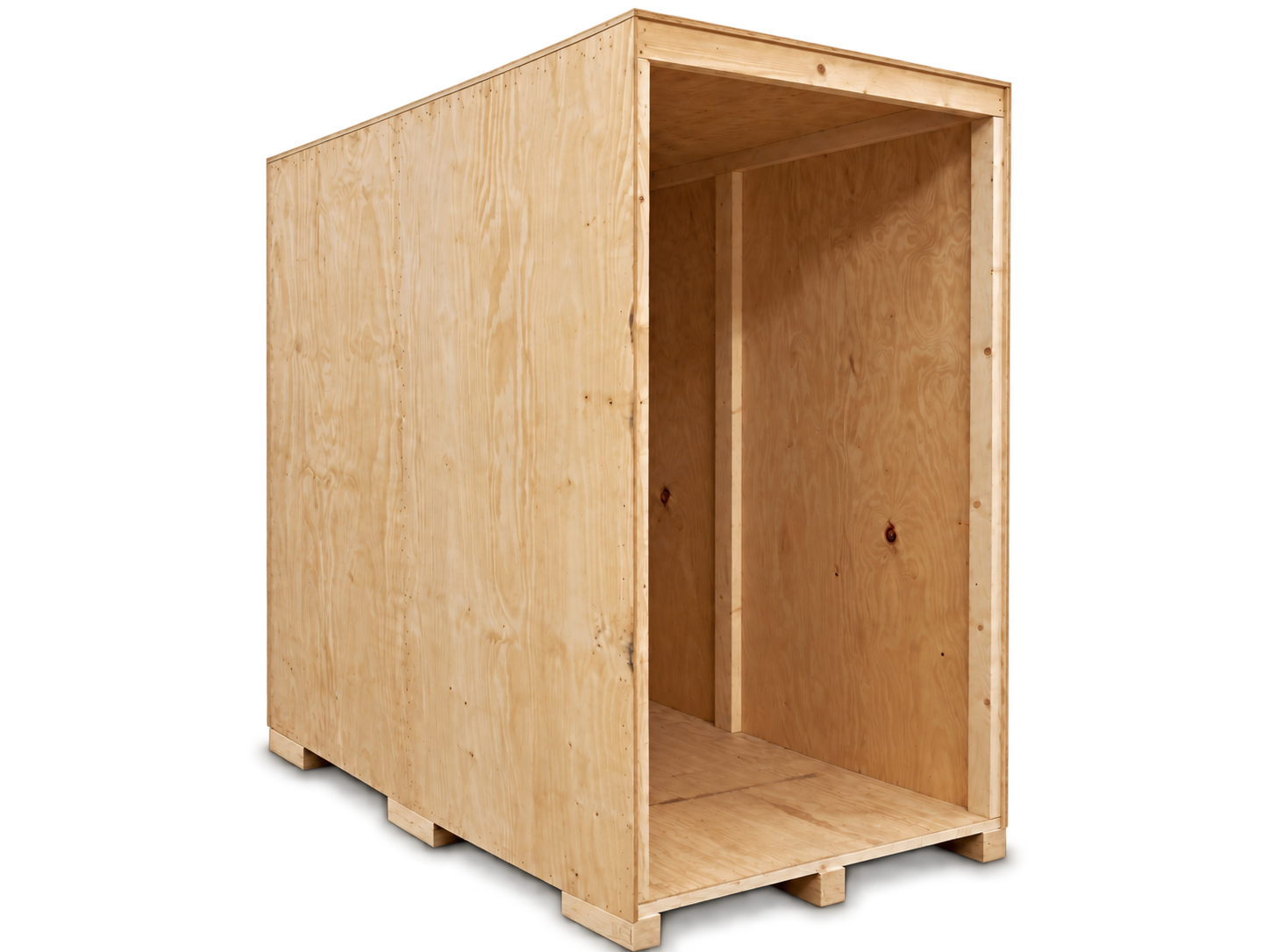

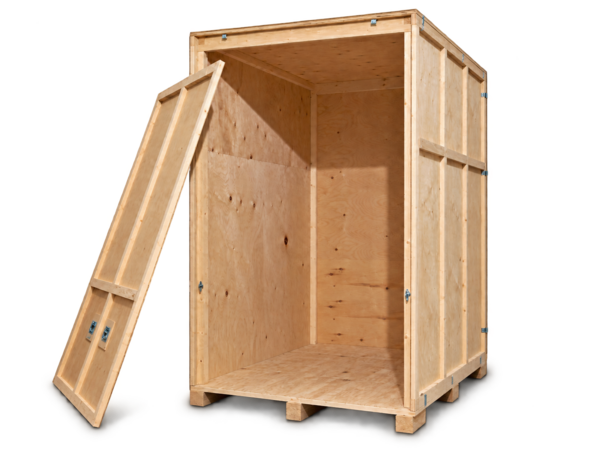

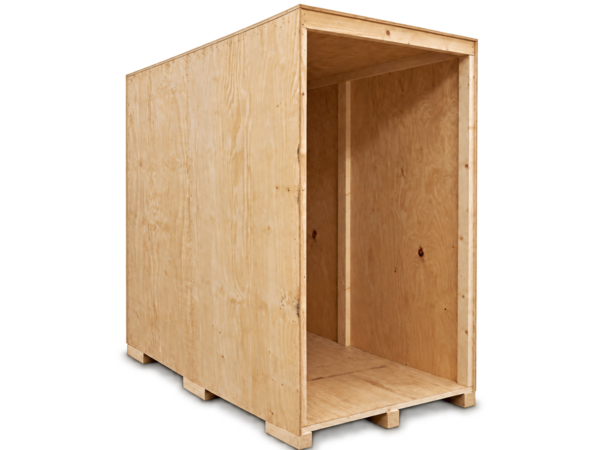

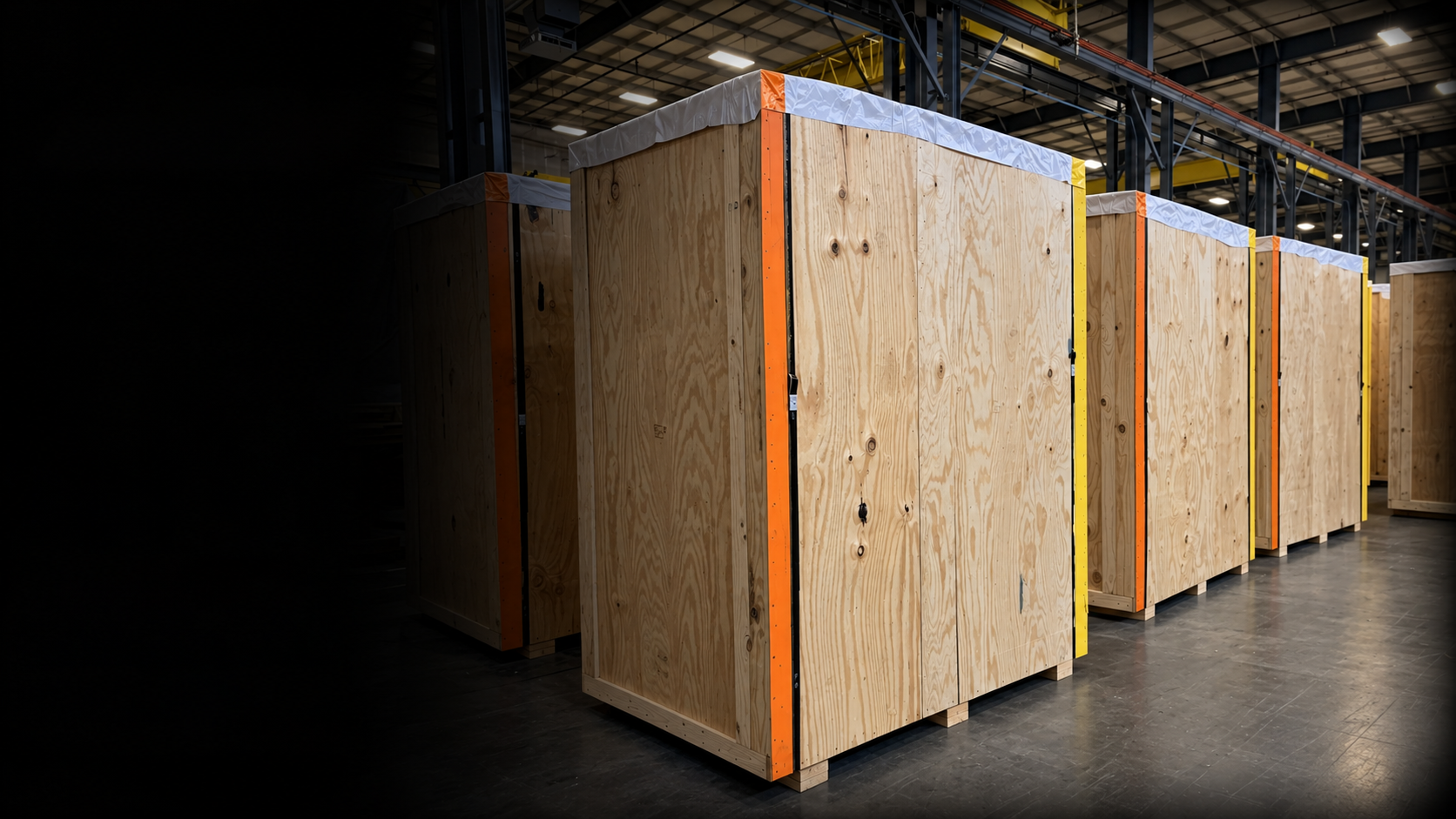

в закрытом фанерном ящике;

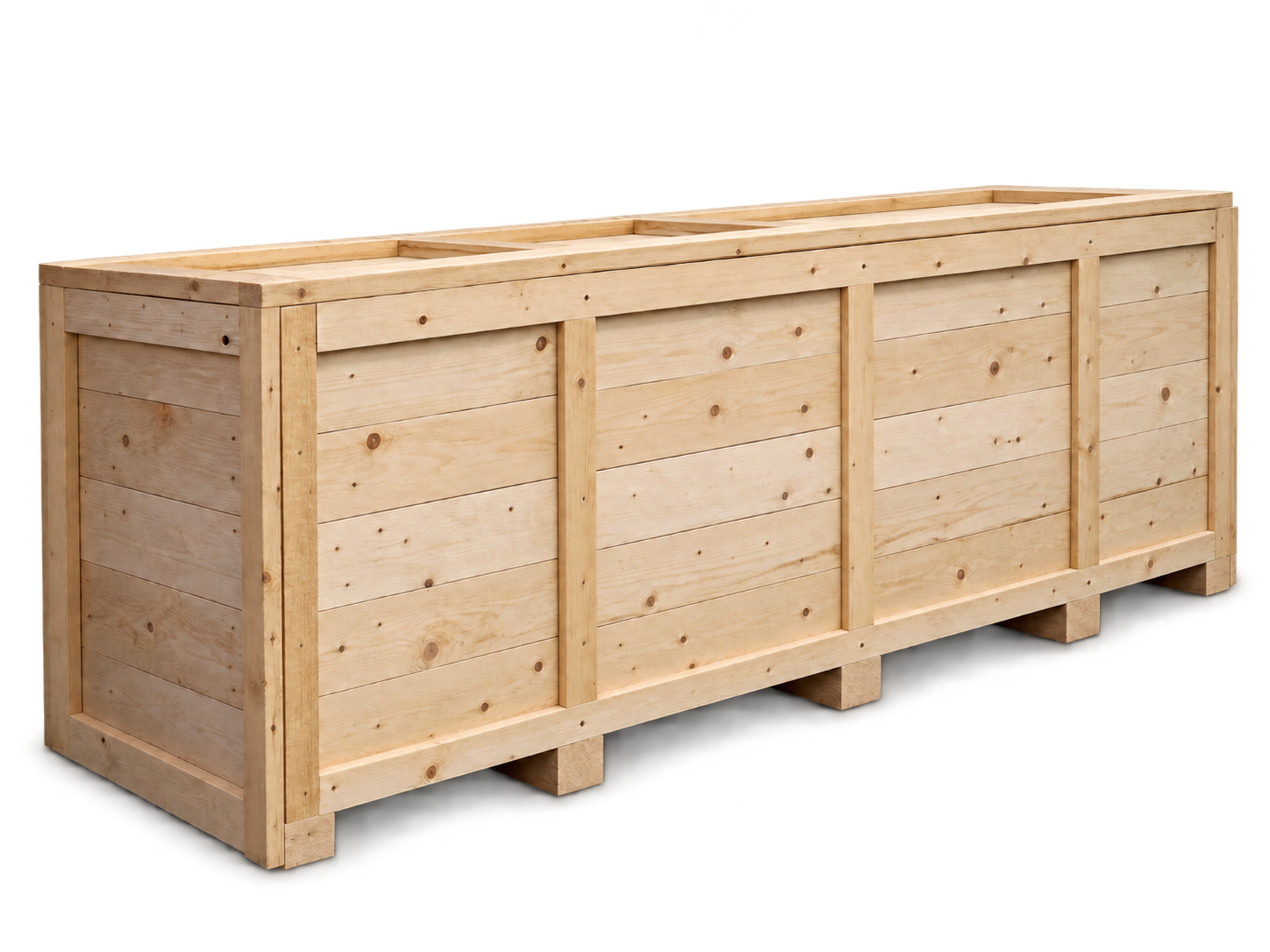

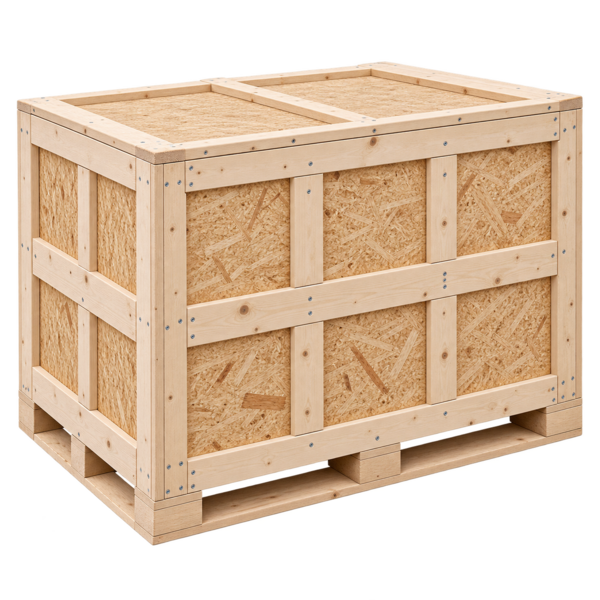

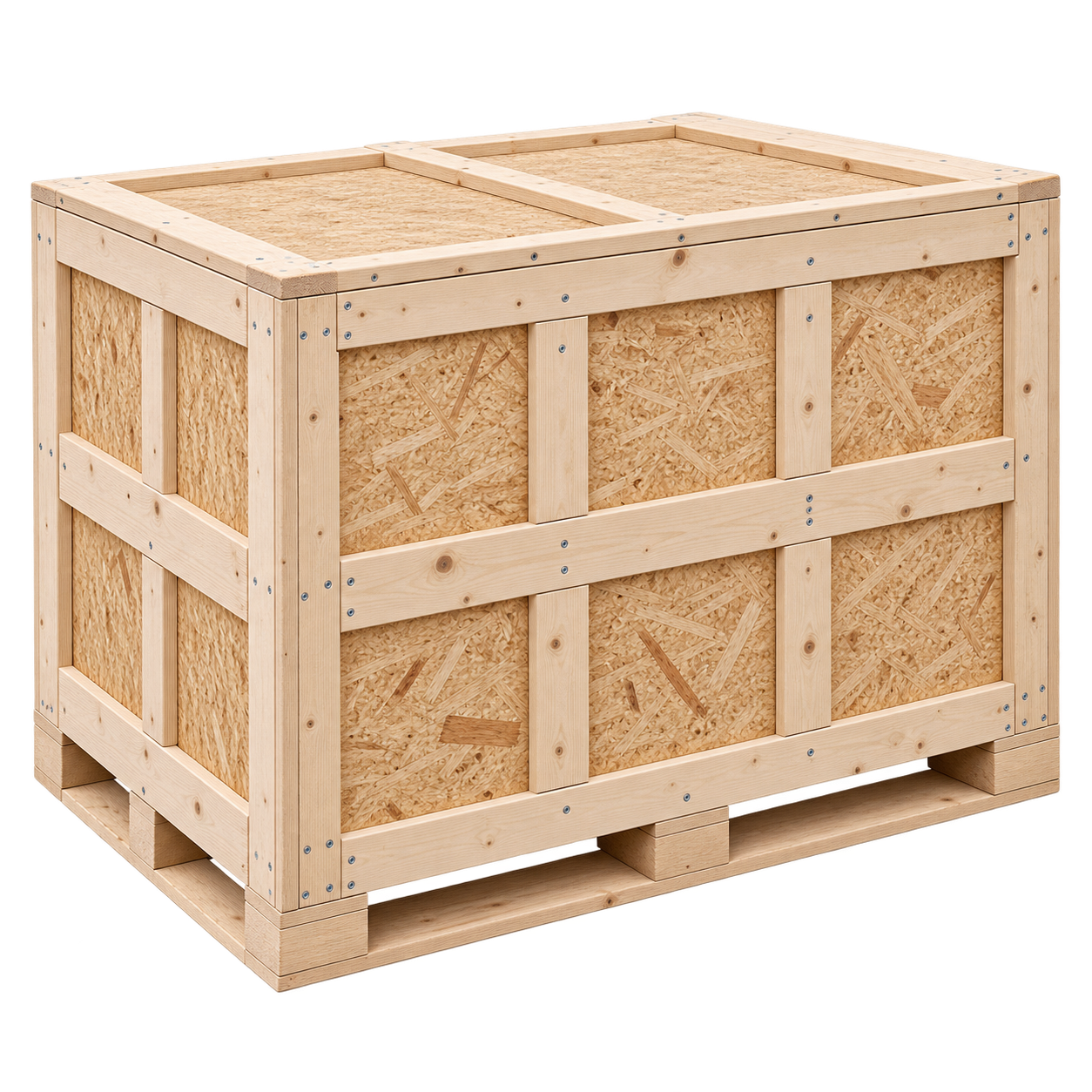

в деревянном ящике;

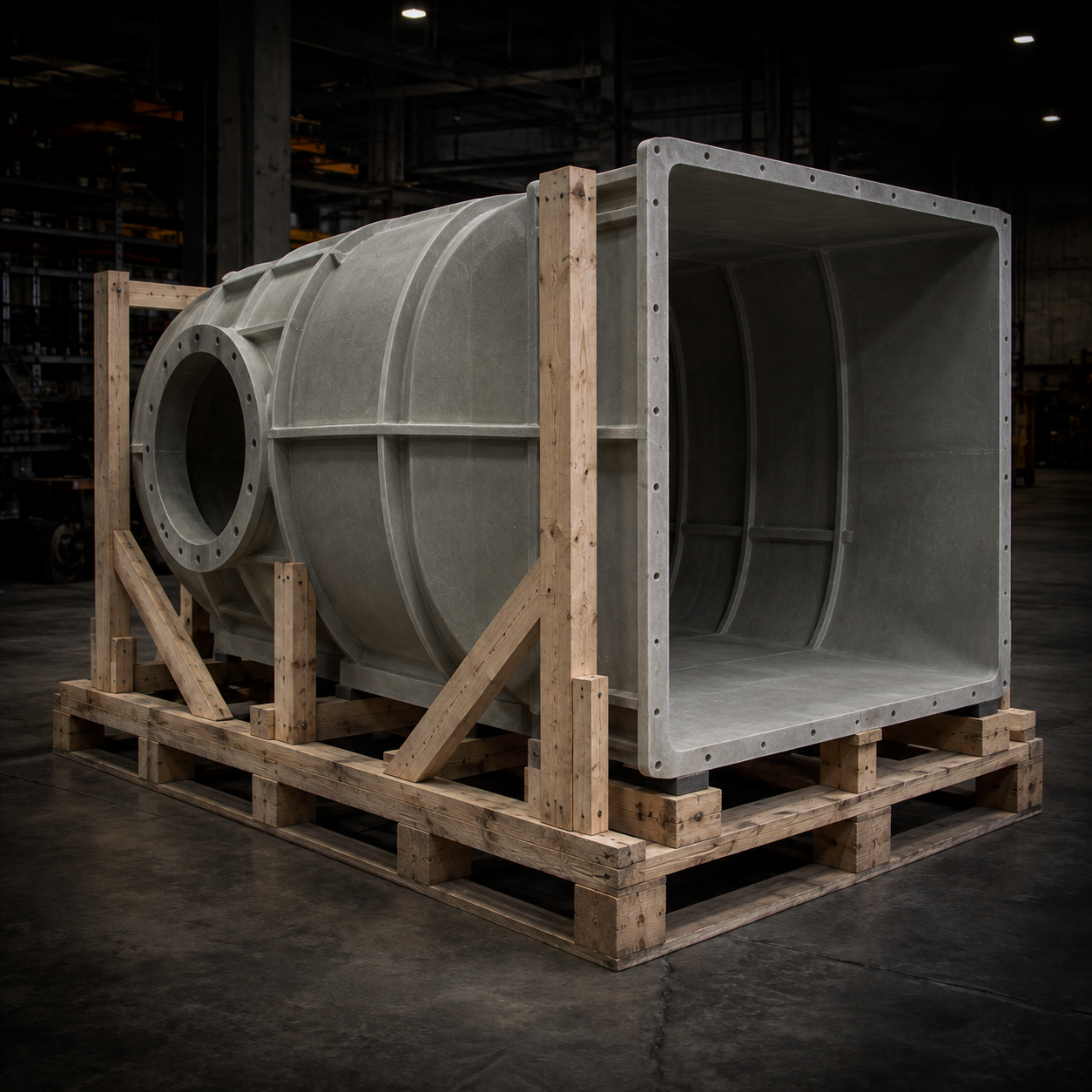

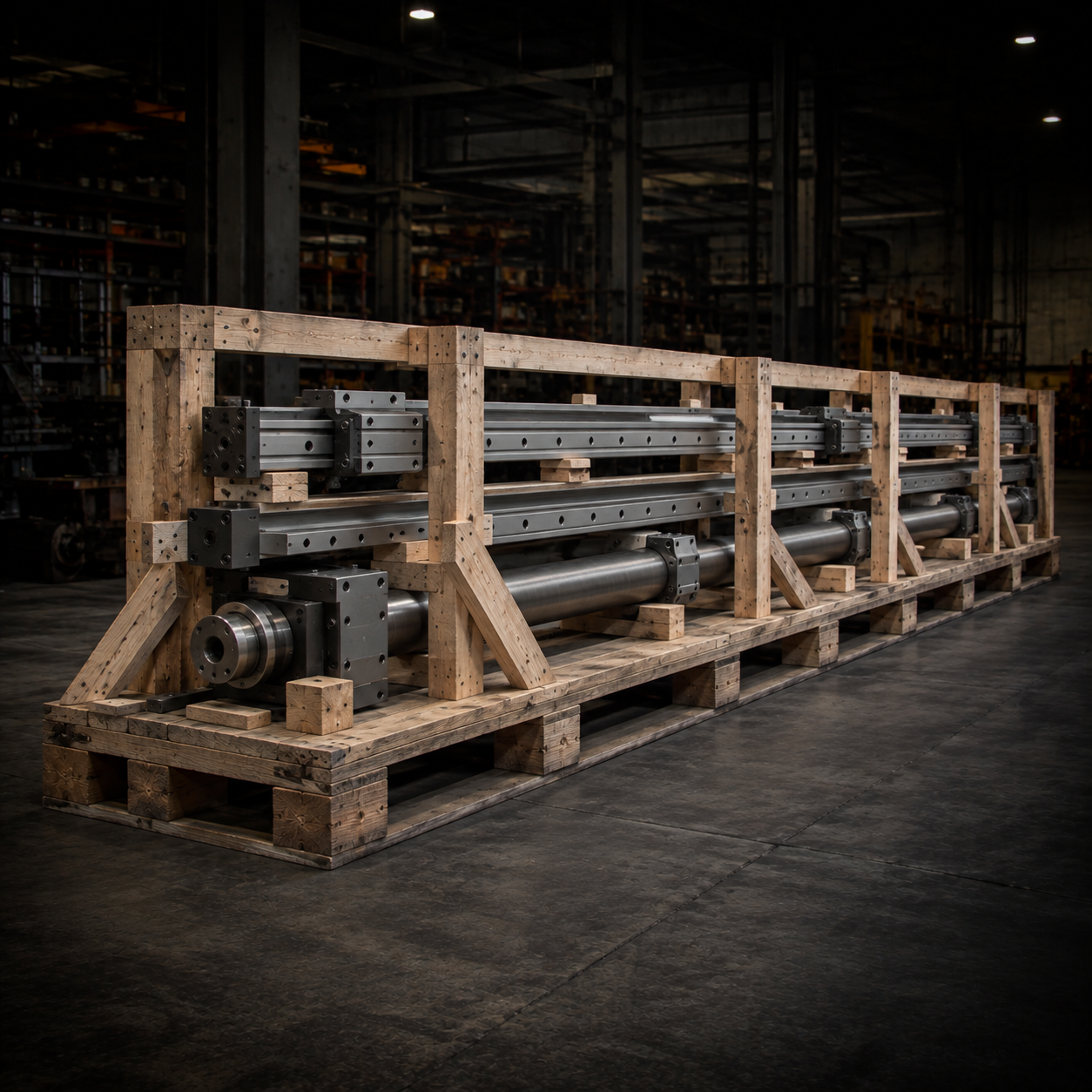

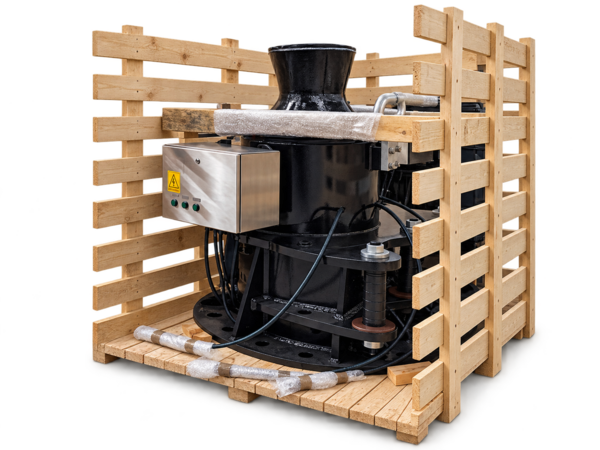

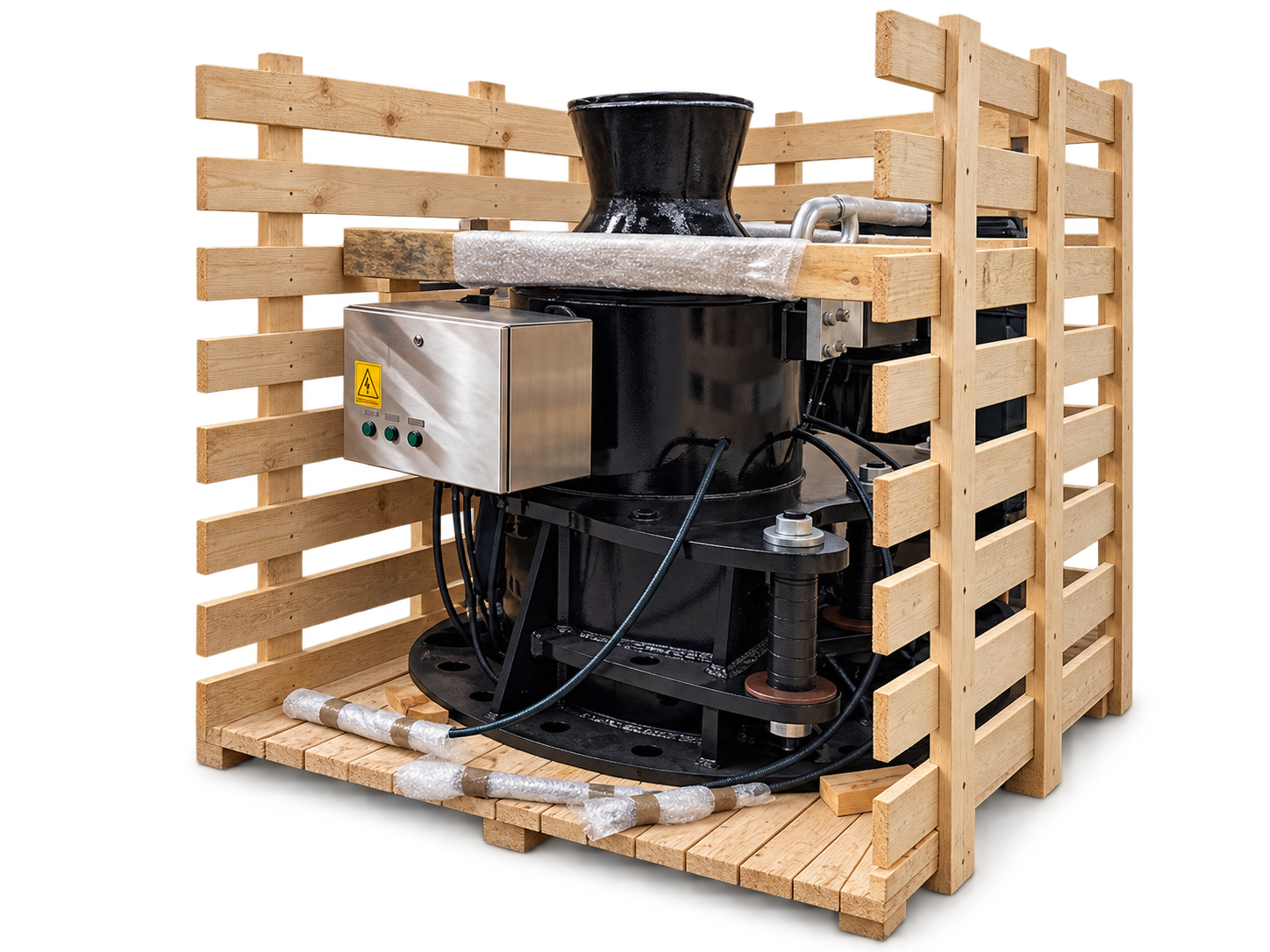

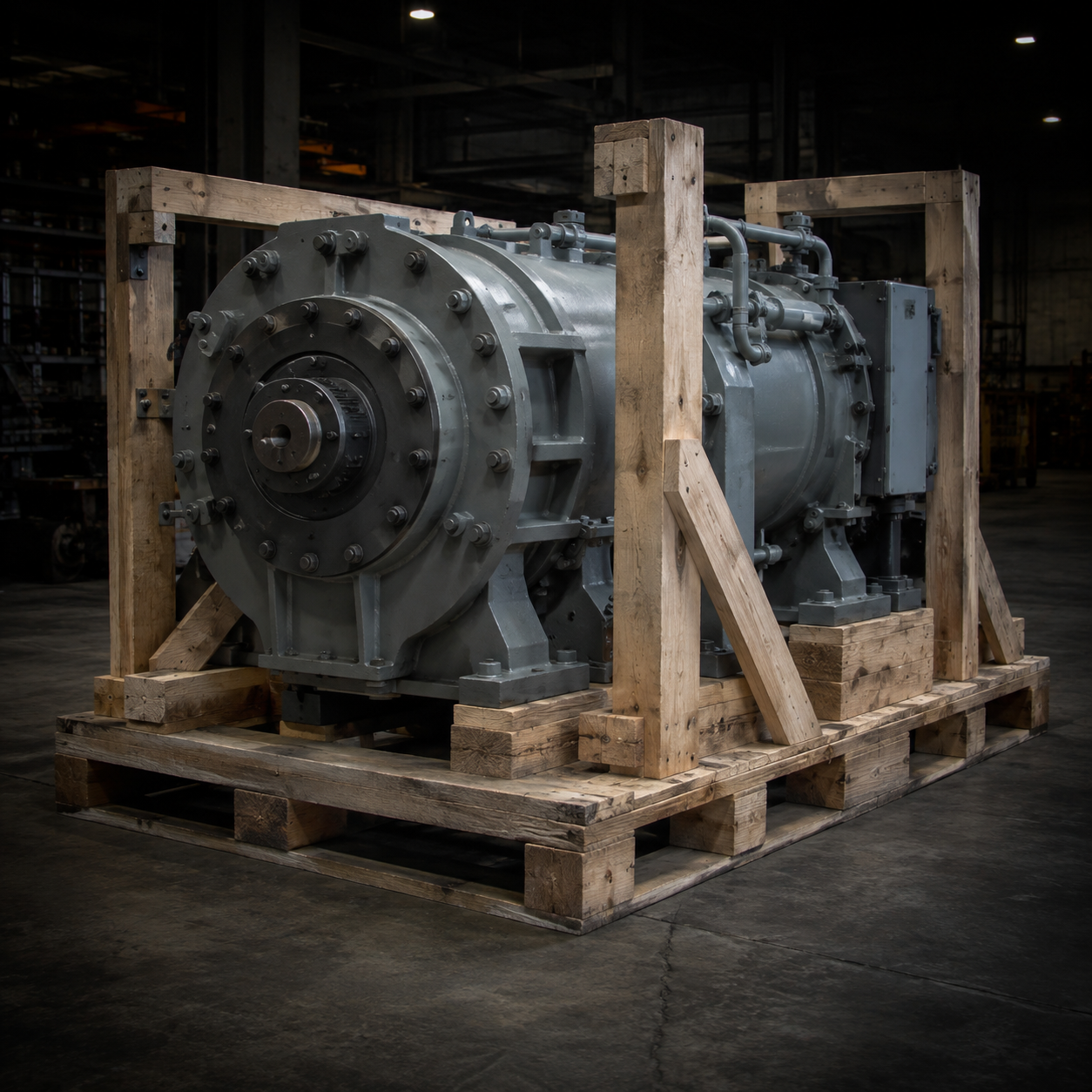

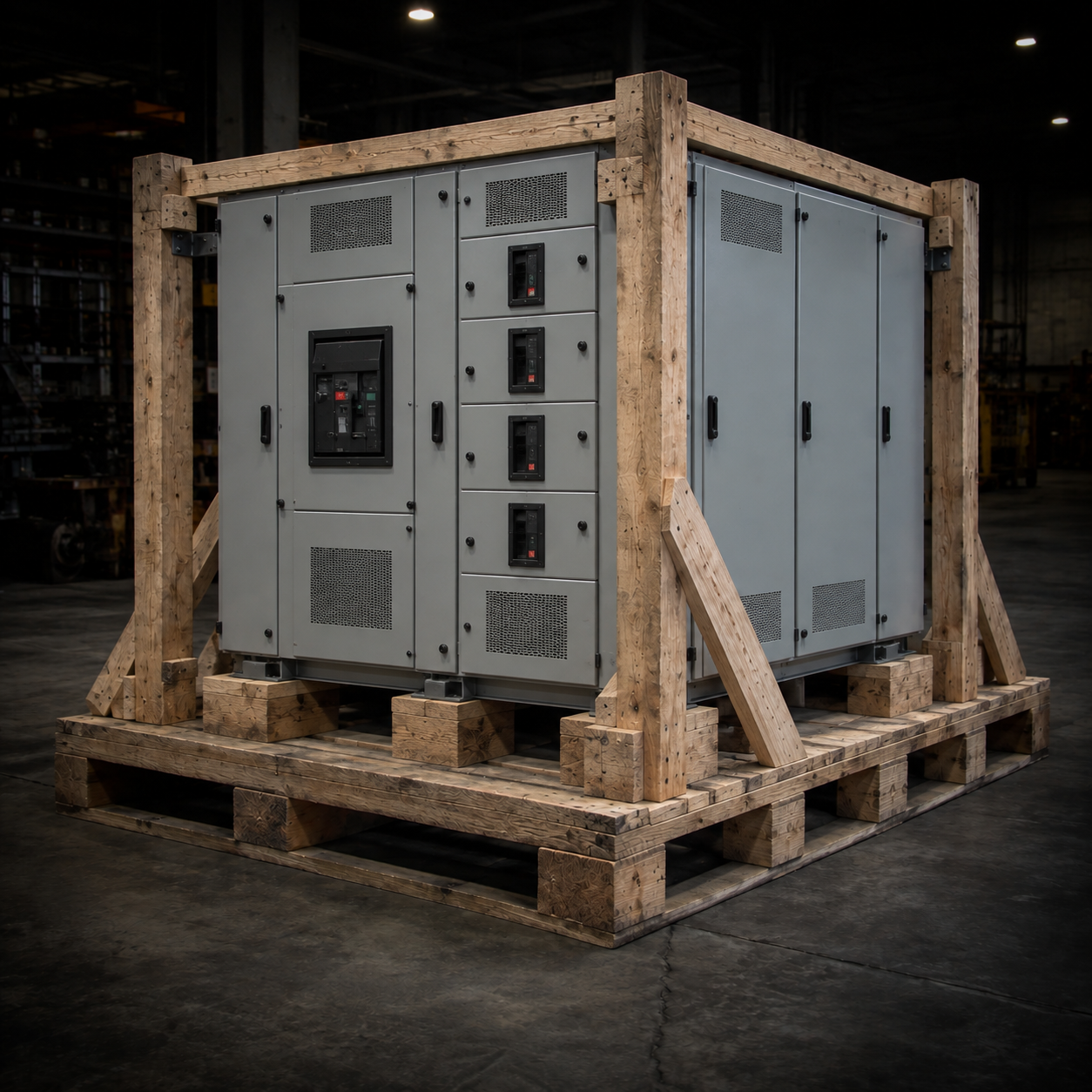

в обрешётке;

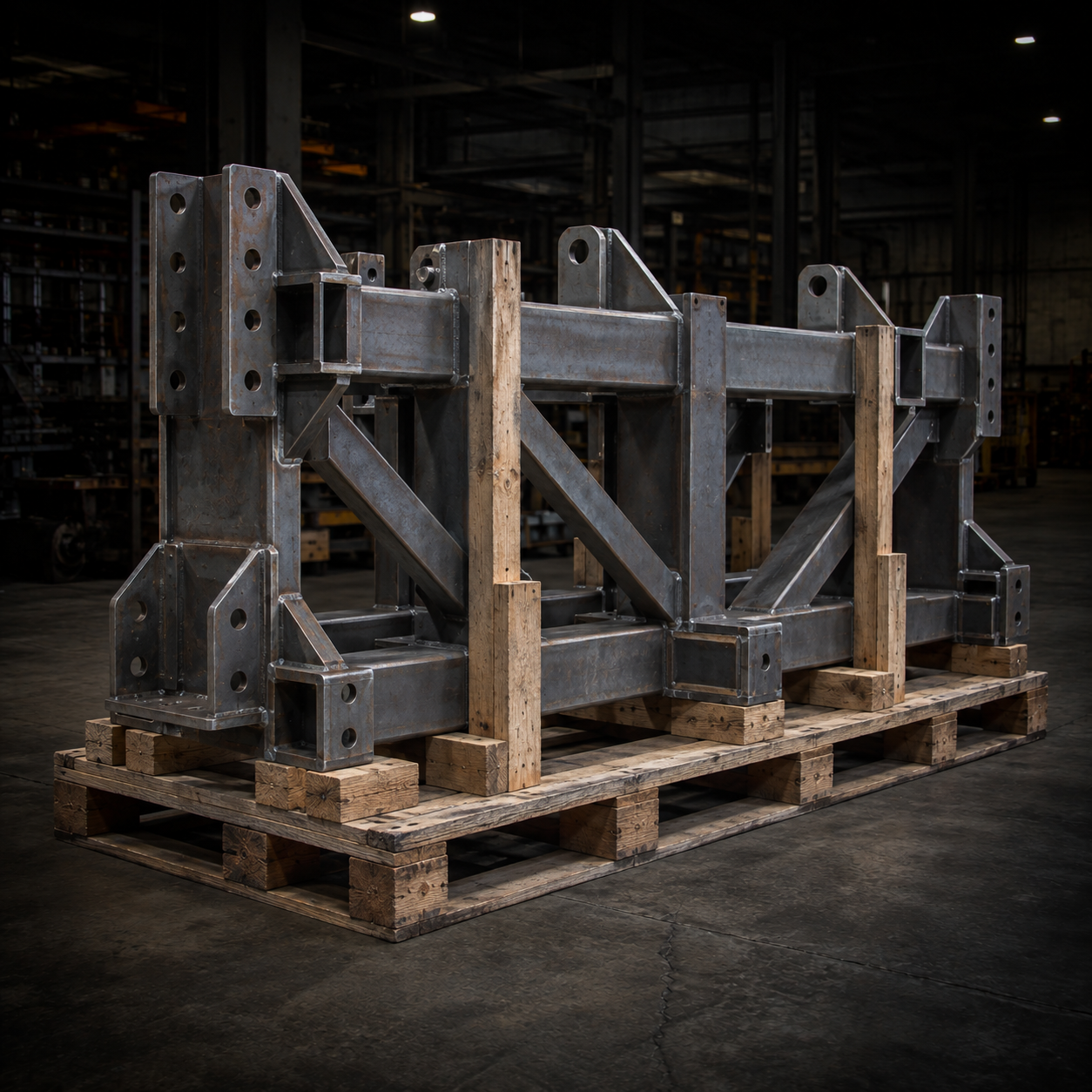

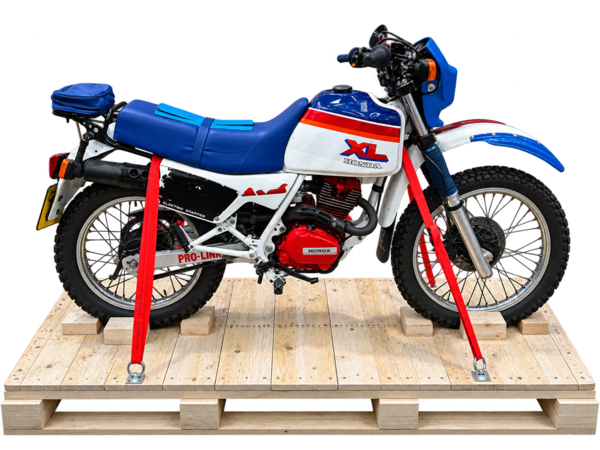

на усиленном основании;

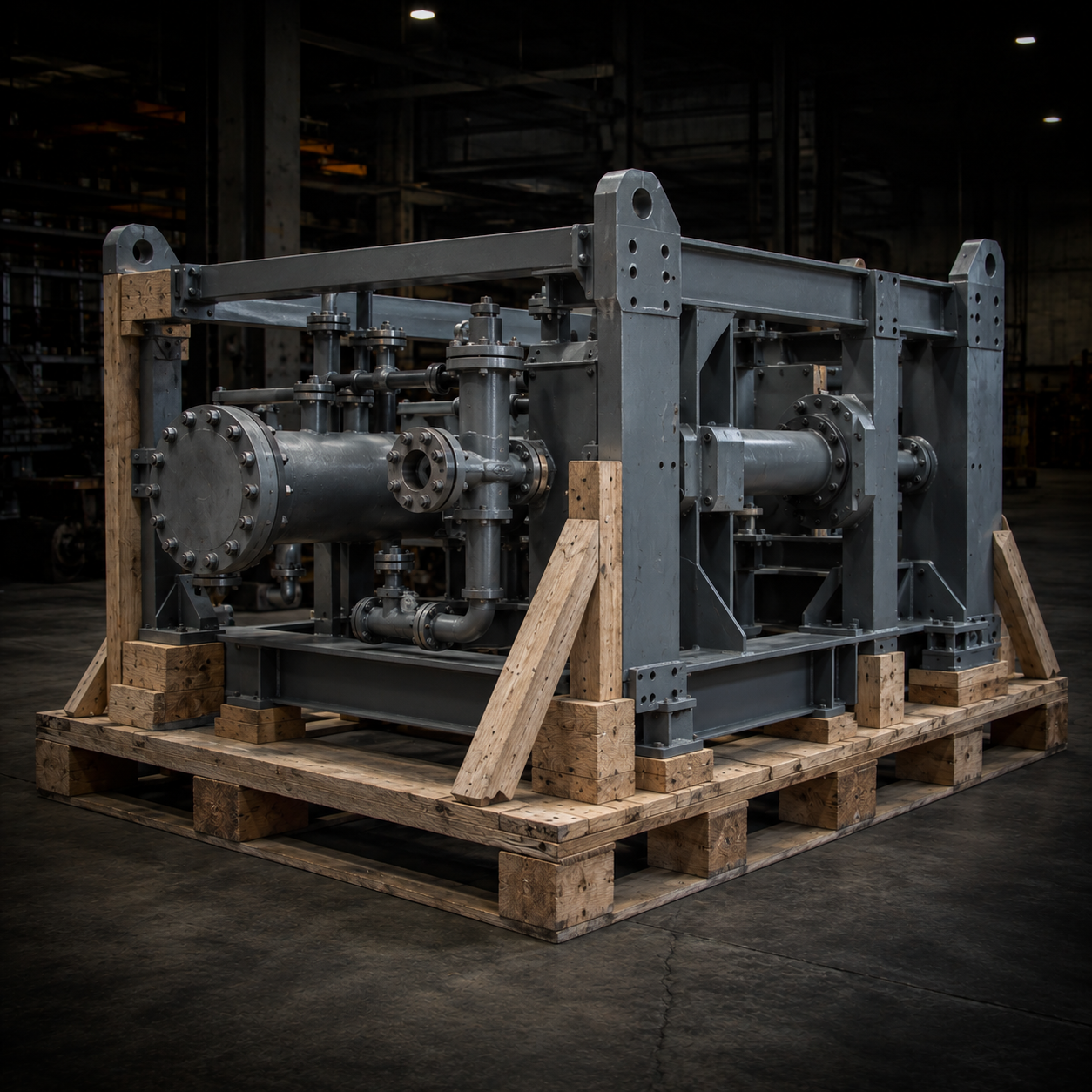

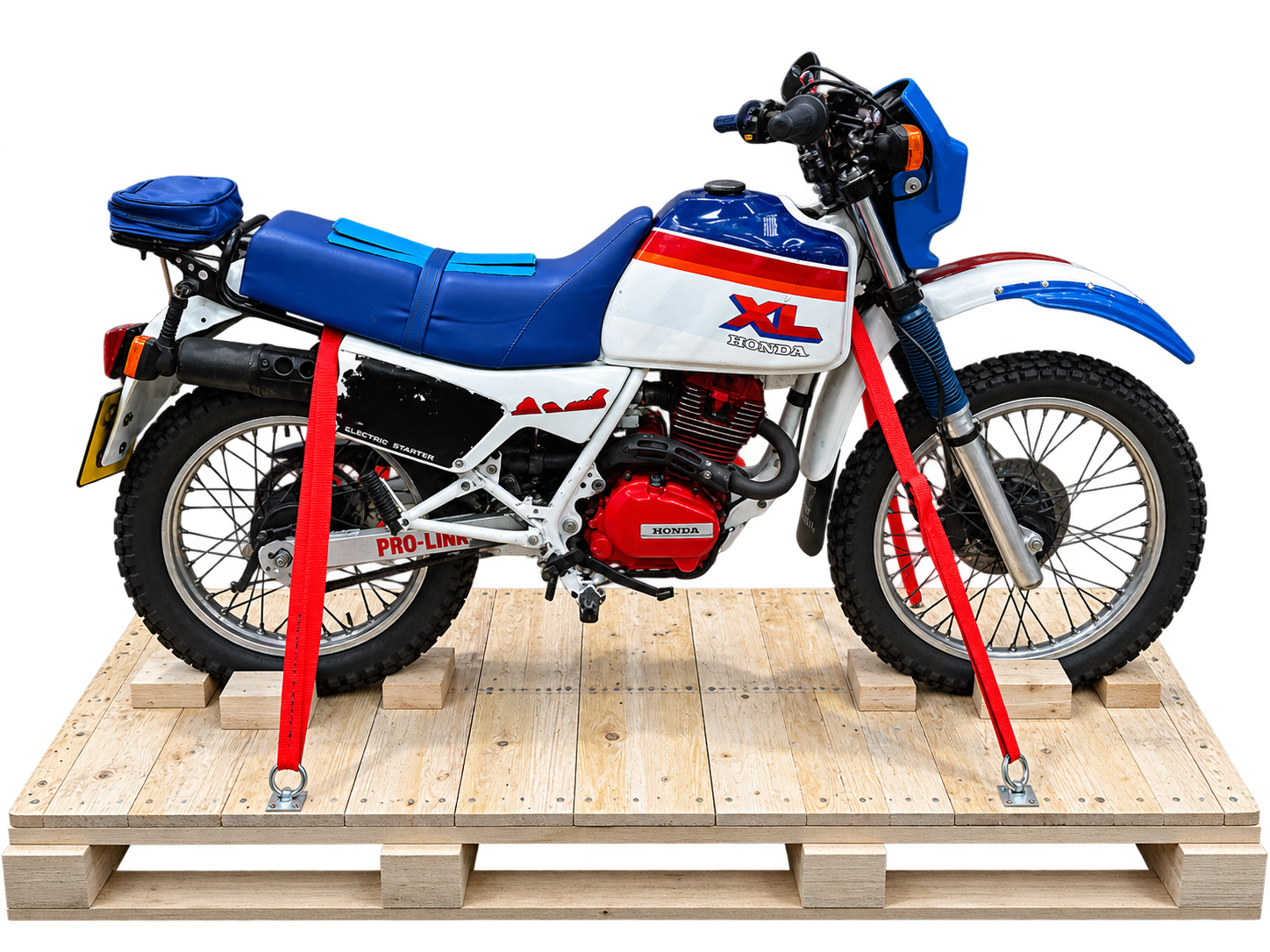

на основании с локальной защитой;
в комбинированной конструкции;
под защитной плёнкой с отдельной силовой системой.

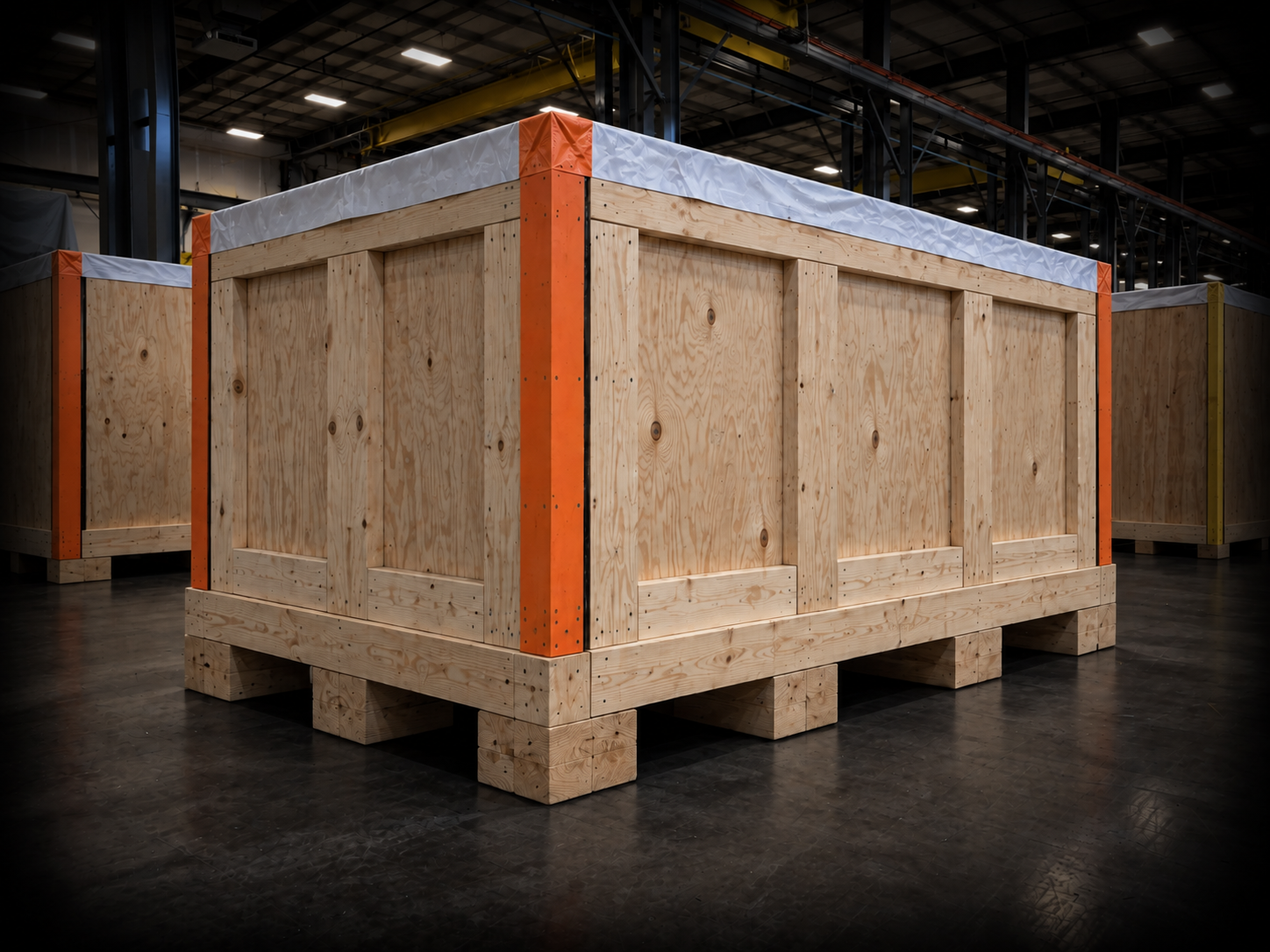

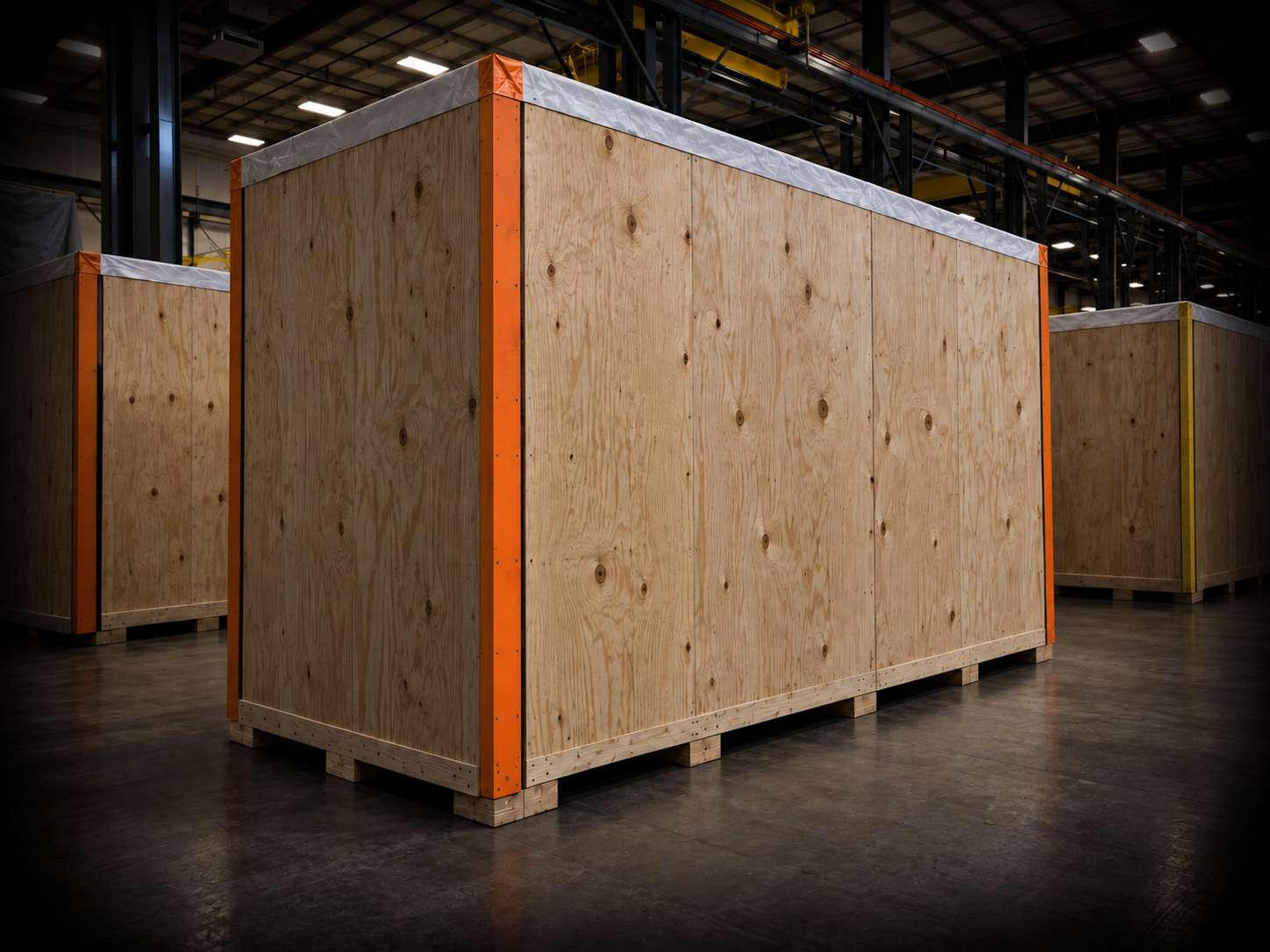

Полностью закрытая тара нужна, когда требуется защита груза со всех сторон или необходимо сформировать самостоятельный защищённый транспортный модуль.

Если же главная задача — удержание оборудования, его перемещение и защита от случайного механического воздействия, сплошная оболочка может быть избыточной.

Поэтому крупногабаритная тара — это не «большой закрытый ящик», а конструкция под конкретный груз и конкретный маршрут.

Да, и для крупных грузов это часто рациональнее, чем перевозить полностью собранный пустой ящик.

На производстве могут отдельно изготавливаться:

транспортное основание;
боковые панели;
торцевые секции;
элементы каркаса;
крышка;
внутренние упоры;
крепёжные элементы.

После этого комплект доставляется к оборудованию и собирается непосредственно на объекте.

Такой подход полезен, когда:

готовая тара сама имеет слишком большой объём;
оборудование невозможно привезти на производство;
доступ к грузу ограничен;
упаковка выполняется внутри цеха заказчика;
конструкцию удобнее формировать вокруг уже установленного на основании оборудования.

Важно: разбиение на секции должно быть предусмотрено на этапе проектирования, а не производиться уже после изготовления готовой конструкции.

Крупную тару нельзя корректно получить простым пропорциональным увеличением обычного ящика.

С ростом длины, ширины и высоты увеличиваются:

пролёты между опорами;
длина элементов каркаса;
площадь стен и крышки;
склонность конструкции к деформациям;
требования к пространственной жёсткости;
нагрузка на соединения.

Поэтому могут меняться:

сечение стоек;
количество вертикальных элементов;
шаг каркаса;
количество поперечных связей;
устройство крышки;
способ соединения секций;
расположение диагональных элементов;
конструкция основания.

То есть большой ящик — это не просто «тот же ящик, только длиннее».

У крупной конструкции появляется собственная пространственная механика.

Это один из ключевых вопросов.

Нужно определить:

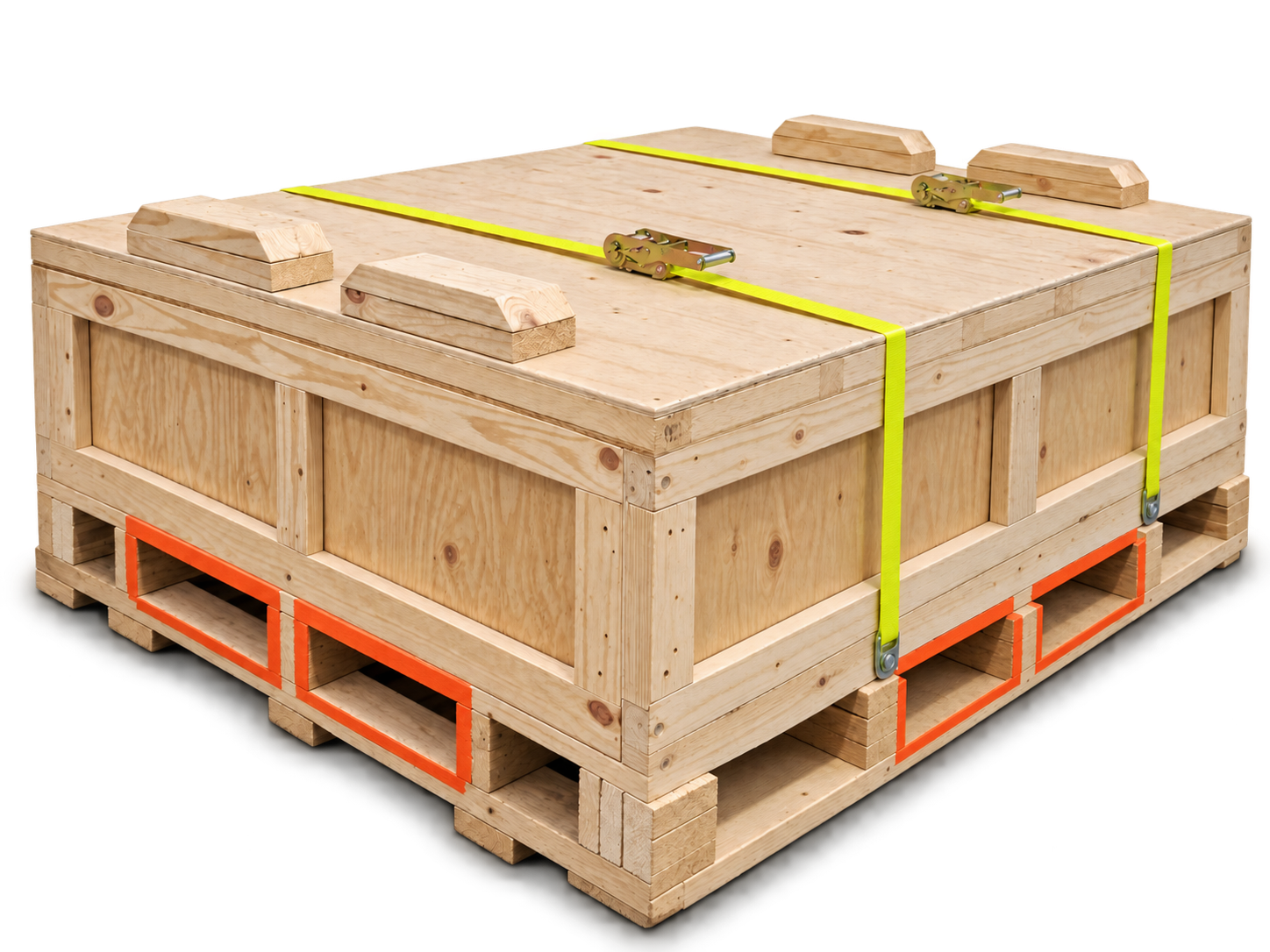

с какой стороны будут заходить вилы;
сколько сторон должно быть доступно;
какая длина вил используется;
где находятся опоры груза;
можно ли безопасно поднять всё грузовое место;
не будет ли конструкция прогибаться между точками захвата.

У длинной тары особенно важно положение вил относительно общего центра тяжести.

Если вилочный захват предусмотрен неправильно, крупную конструкцию может быть трудно или невозможно безопасно переместить даже при достаточной прочности самого ящика.

Поэтому зоны работы вил — это часть конструкции основания, а не отверстия, которые можно «добавить потом».

Тогда способ перемещения должен быть известен заранее.

Возможны различные схемы:

крановая погрузка;
строповка;
работа через предусмотренные силовые точки;
перемещение на роликах или специальных опорах;
установка оборудования на основание до окончательной сборки корпуса.

Если груз будет подниматься краном, сама деревянная оболочка не должна автоматически считаться точкой строповки.

Силовые элементы для подъёма груза и тары должны быть предусмотрены отдельно и соответствовать выбранной схеме перемещения.

Поэтому вопрос:

«Как будут поднимать готовое грузовое место?»

для крупногабаритной упаковки часто не менее важен, чем:

«Из чего сделать стенки?»

Необходимо смотреть не только на транспорт.

Крупное грузовое место должно пройти весь маршрут:

место упаковки → погрузочная зона → ворота → транспорт → промежуточная перегрузка → конечный объект → зона разгрузки.

Например, кузов автомобиля может позволять перевезти груз шириной 2400 мм, но дверной проём в месте назначения окажется 2300 мм.

Или сама тара проходит ворота по ширине, но погрузчик не может повернуть с ней в ограниченном помещении.

Поэтому желательно заранее сообщать:

размеры ворот;
высоту проёмов;
ограничения проходов;
доступную технику;
наличие крана;
условия площадки;
способ окончательного извлечения груза.

В крупных проектах иногда именно эти ограничения определяют конструкцию сильнее, чем размеры самого груза.

Да, но это отдельное конструктивное требование, которое должно быть задано заранее.

Если тара будет использоваться повторно, важно учитывать:

способ соединения стен;
разборку без разрушения элементов;
ресурс крепежа;
повторяемость геометрии;
удобство складирования;
возможность замены повреждённых частей;
идентификацию элементов комплекта.

Для разовой перевозки часть этих требований не имеет смысла.

Поэтому внешне похожие крупные ящики могут иметь совершенно разную конструкцию в зависимости от того, должна тара пройти один маршрут или использоваться много циклов.
